세계 선도적인 에너지 리커버리 시스템으로, 폐열을 상업용, 공업용 및 주거용을 위한 온수 또는 공간 난방용으로 변환합니다.
넷제로를 가능하게 합니다

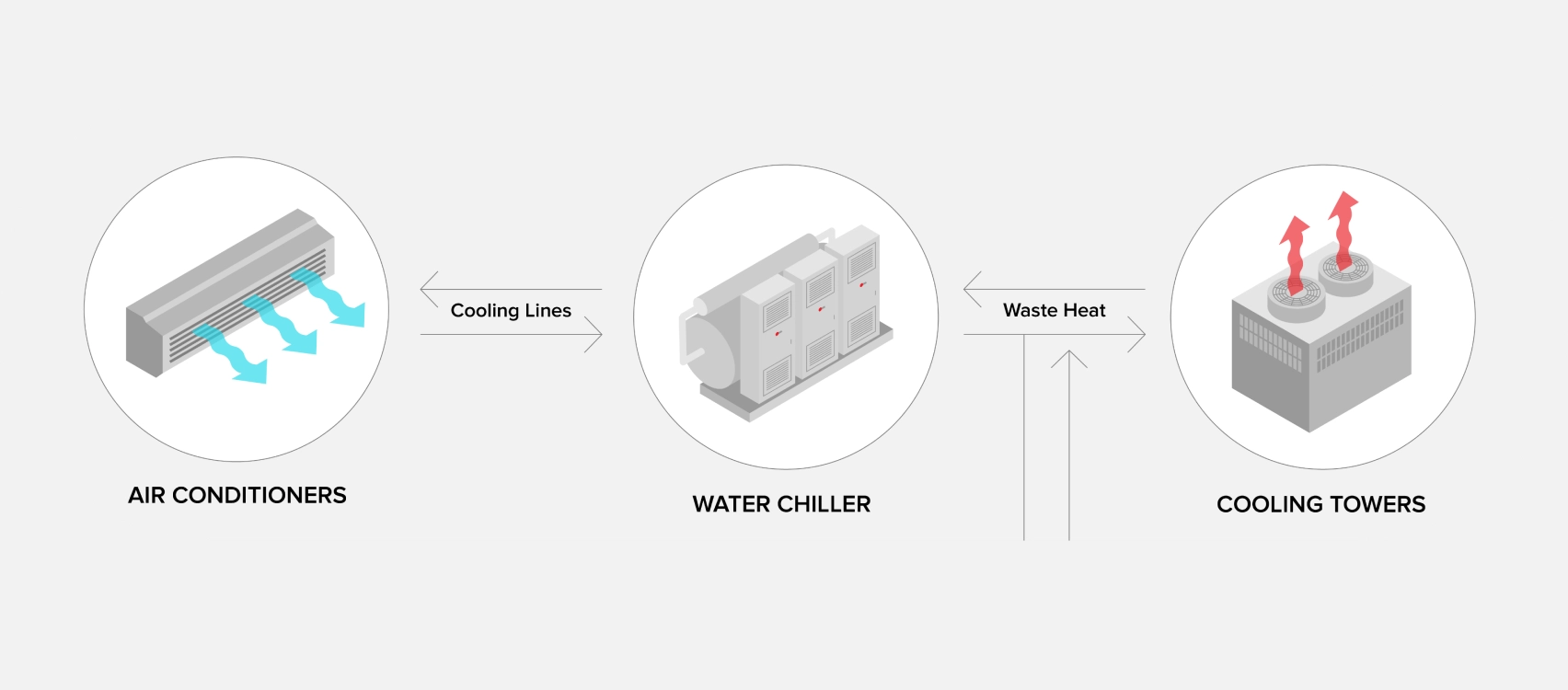

기존 시스템 (문제점)
열 회수 기술 (변화)
넷제로 효과 (결과)
검증된 성능.
측정 가능한 효과.
Captive Energy (CE) 제품 라인
청정 열 생산
CE-K500와 CE-K600는 연소 과정 없이 식용 온수 및 공간 난방을 생성하며, 사용 가능한 폐열(수냉식 냉각기, 지역 에너지, 지열 또는 주변 공기)에서 나옵니다. 이 장치는 최고 효율을 위해 보충수를 직접 가열하도록 설계되었습니다.
첨단 시스템 설계
두 개의 독립된 냉동 회로가 하나의 물 흐름 회로를 구동하는 방식을 통해 유입구와 유출구의 온도비례를 높여 COP를 높이고 전력 사용량을 절감하는 2단계 캐스케이드 시스템을 추구합니다.
실시간 모니터링
클라우드 기반 모니터링 시스템을 통해 기술 인프라의 운영 지표를 실시간으로 파악할 수 있습니다. 이를 통해 성능을 추적하고, 이상 현상을 감지하며, 시스템 건강 상태를 지속적으로 관리합니다.
지능형 최적화
첨단 스마트 기술은 머신러닝 알고리즘을 통합하여 운행 성능을 최적화하여 매개변수를 보정하고 효율성을 극대화합니다.
사전 경고 및 유지보수
또한, 잠재적 문제를 미리 식별하고 유지보수 절차를 권장하는 사전 경고를 제공하여 신뢰성을 높이고 시스템의 수명을 연장하는 데 도움을 줍니다.
운영 효율 및 서비스
이러한 지능형 모니터링 방식은 전반적인 운영 효율성을 높이고 일관되게 높은 수준의 서비스를 제공하는 데 도움을 줍니다.
CO₂ 없는 온수 공급
고효율 열 생산
특허받은 응축기 배관 방식은 최대 부하 시 상수도를 한 번에 60°C까지 올려주며, 최대 효율은 610%(COPH 6.1)입니다.
이중 시스템 운전
보수시에는 한 시스템이 다른 시스템 보수중에 계속 운전하여 온수 공급이 중단되지 않습니다.
스마트 시스템 제어
스마트 제어 시스템이 최적 운전 조건과 스케줄링을 제공합니다.
컴팩트하고 모듈화된 설계
컴팩트하고 모듈화된 설계로 쉽게 운반할 수 있으며, 기존 기계실 및 설비에 쉽게 설치할 수 있습니다. 대부분의 적용 사례는 기존 보일러를 제거하지 않고 비상용 백업으로 보유할 수 있습니다. 비상시에는 자동으로 기존 보일러로 대체됩니다.
지속 가능한 무한 온수 공급
단순히 낭비되는 열을 활용함으로써, 본 시스템은 공업 또는 상업 및 주거 시설에 효율적이고 저비용으로 에너지 절약과 배출 없는 친환경 솔루션을 통해 무한한 온수를 제공합니다.
제품 특징
컴팩트한 설계와 배관 배치로 최소한의 면적을 요구하는 신축 건물에 이상적이며, 기존 보일러를 제거하지 않고도 공간이 제한된 기존 기계실에 쉽게 설치할 수 있습니다.
독자 기술
등록 특허 11건
독립형 압축기 2대 (CE-K500, CE-K600)
보충수 조정을 위한 독자 설계
보일러 불필요
보일러 필요 없음
에너지 절감 향상
폐열 회수
급수 직접 가열
가스 보일러 대비 최대6배 이상 효율
환경적 제품
화석연료 연소 제거
CO₂ 배출 대폭 감소
설치 용이
기존 HVAC 시스템과 완벽 호환
스마트 원격 모니터링 및 제어
운송·설치·유지보수 용이
Captive Energy (CE) 제품 라인
CE-K500와 CE-K600은 Green Matters Technologies의 대표 열 회수 시스템입니다. 11건의 특허를 보유한 이 제품군은 수냉식 냉각기, 지역 에너지, 지열 또는 주변 공기 등 폐열을 포집하여 그 에너지를 이용해 끝없는 온수를 생성합니다.
CE-K250는 CE-K500의 디자인 요소를 더 작은 패키지에 통합하여 50객실에서 200객실 규모의 호텔 및 중소형 상업시설에 최적화된 온수 시스템입니다.
단독 운전이 가능하며, 추가 모듈을 통해 직렬 또는 병렬 방식으로 확장 운전이 가능합니다.
Captive Energy의 CE-A250은 암모니아 냉장 또는 냉동 시스템이 설치된 아이스링크 경기장을 위해 특별히 제작되었습니다. 이 시스템은 발생하는 폐수 에너지를 포집하여 해당 시설의 온수 수요(얼음 재포장, 샤워, 주방, 공간 난방)를 100% 생산하는 데 사용합니다.
또한, 얼음 표면에서 제거된 눈을 녹여 재활용하여 다시 얼음 표면 재포장에 사용하는 회수 공정도 개발했습니다. 이로 인해 아이스링크의 물 사용량을 줄여 상당한 비용 절감 효과가 있습니다.
CE-K250 프레임을 기반으로 제작된 CE-K300은 60°C 이상의 온수 온도를 다양한 수요 범위에서 유지할 수 있는 고온수 능력을 제공합니다. 이 설계는 호텔, 병원 또는 산업용 용도에 더 높은 온도의 물 공급을 제공합니다.
CE-B50은 양조 산업에서 전통적인 냉각기, 에어컨, 가스 또는 전기 보일러를 대체하기 위해 설계된 최초의 고효율 히트펌프입니다.
표준 히트펌프와 달리, CE-B50은 동시에 고효율 물 가열과 냉각을 제공하여 양조 과정에서 열 에너지 사용을 최적화합니다.
고객들이 말하는 것
저희 인터콘티넨탈 호텔은 2025년 7월에 Green Matters Technologies의 CE-K500 열 회수 시스템을 도미니칸공화국 산토도밍고 지점에 설치했습니다.
지금까지의 경험은 매우 훌륭했습니다. 설치는 순조로웠고, 그 이후로 손님 방의 모든 온수는 이 시스템에서 공급하며, 오래된 가스 보일러를 사용하지 않고 사용하고 있습니다.
고객 만족도 향상과 지속가능한 운영 측면 모두에서 최고의 선택이었습니다. 온수 시스템 업그레이드를 고려하는 모든 호텔에 적극 추천합니다.
에너지 진단평가
에너지 진단평가는 시설의 현재 온수 생산 시스템과 이에 따른 에너지 소비를 분석하여, Captive Energy 열 회수 시스템 설치를 기반으로 한 에너지 절감 효과를 고객에게 제시합니다.
1단계: 온라인 에너지 진단평가
온라인 양식의 요청 정보:
온라인 8페이지 평가 양식에서 다음 정보를 요청합니다:
• 시설 규모 또는 호텔 객실 수
• 객실 가동율
• 기존 온수 시스템
• 보조 시스템 여부 – 태양광, 지열
• 전년도 가스 요금 청구서
• 전년도 전기 요금 청구서
• 기계실, 펌프 및 저장 탱크의 P&ID
• 보일러 수, 제조사 및 모델 또는 명판 사진
• 연간 대략적인 유지보수
• 보일러 교체 비용 대략
• 주방, 세탁실 및 수영장 온수공급 여부
• 설치 기준 – 바닥 공간, 접근성, 기후 제어 방, 네트워크 접근
• 칠러 모델 및 명판 사진
• 유통 펌프 모델 및 명판 사진
절감 제안
에너지 진단이 완료되면, 고객에게 전체 에너지 사용량 감소와 함께 Captive Energy 열 회수 시스템(CE-K500 또는 CE-K250) 설치를 통해 달성할 수 있는 비용 절감 효과를 포함한 절감 제안을 제공합니다.
현장 평가
최종 평가 단계에서는 현재 P&ID를 기반으로 현장의 기존 설계와 배관의 크기, 재질 및 경로의 적합성을 평가합니다. 이를 통해 설계를 최적화하고 기존 구성 요소의 재사용 가능성을 판단합니다.
또한, 현장의 3D 스캔을 통해 공간, 배관 및 배치 구성을 3D 모델로 구축할 수 있습니다. 이 데이터는 Solid Edge CAD 소프트웨어로 전송되어 배관 상태, 공간 크기, 주변 온도, 접근성 및 보조 장비(펌프, 밸브 등)를 포함한 전반적인 현장 상태를 평가하는 데 활용됩니다.
현장의 연간 평균 운영 조건과 시스템 운영 비용을 분석하기 위해 현장 데이터 수집이 필요할 수 있습니다. 이 단계에서는 필요한 용량을 정확히 측정하기 위해 주요 위치에 유량계를 설치합니다.
또한, 기존 인프라의 보수 또는 교체 여부를 포함하여 시스템 신뢰성 예측과 교체 비용을 함께 검토합니다. 단일 장애 지점으로 인해 시스템 전체 운영이 중단되지 않도록 이중화 설계 방안도 평가됩니다.
절감 기반 서비스 요금 모델
기존 HVAC 투자 방식의 한계
당사의 기술이 혁신적이고 독창적인 것처럼, 요금 모델 또한 차별화되어 있습니다. HVAC 추가 인프라 도입은 대부분의 시설 운영자에게 일반적으로 예산에 포함되지 않는 항목임을 잘 이해하고 있습니다.
새로운 기술이 상당한 비용 절감을 제공할 수 있음에도 불구하고, 초기 투자 비용은 여전히 신중하게 검토되어야 합니다.
차별화된 요금 접근 방식
따라서 당사는 CE-K500 및 CE-K250을 서비스형 유틸리티 모델로 제공하며, 실제로 절감된 비용을 기반으로 월별 요금만을 부과합니다.
성과와 정렬된 모델
이 모델은 고객과 당사 모두에게 최적의 결과를 보장합니다. 기술이 더 견고하고 효율적일수록 고객의 에너지 비용 절감이 커지고, 동시에 당사의 유지보수 비용도 절감됩니다.
장기적인 성능을 고려한 설계
당사는 열 회수 시스템이 해마다 안정적이고 효율적으로 운영될 수 있도록 장기적인 성능과 내구성을 고려하여 설계합니다.
오늘, 넷제로를 실현합니다
의료 시설부터 스포츠 시설, 글로벌 호텔, 대학에 이르기까지 Green Matters는 최대 80%의 에너지 비용 절감을 실현하는 고효율 온수 솔루션을 제공합니다.
또한, 기존 보일러를 제거하거나 교체할 필요 없이 다양한 시설에 손쉽게 적용할 수 있습니다.
표준 사양
소프트 스타터는 기동 시 전력 피크를 최소화합니다.
터치스크린 제어로 운용이 간편합니다.
반밀폐형 스크류 압축기와 고효율 응축 시스템을 적용하여 무단 용량 제어로 다양한 온수 수요에 대응합니다.
ETX 밸브(전자식 팽창 밸브)가 냉매 유량을 정밀하게 제어합니다.
제어 시스템을 위한 USB 백업 전원 기능을 제공합니다.
클라우드 기반 실시간 스마트 계측을 지원합니다.
열교환기 응축기는 공기층을 포함한 이중 구조의 브레이징 플레이트 타입으로 설계되었습니다.
이중 냉동 회로는 장애 발생 시에도 안정적인 온수 생산을 유지할 수 있는 안전 시스템을 제공합니다. 또한 하나의 압축기 또는 열교환기에 유지보수가 필요할 경우에도 이중화 구조를 통해 지속적인 운전이 가능하며, 분리된 회로 설계로 냉매와 오일 간의 오염을 방지합니다.
일반 사양
정격 출력
475 kW
중량
2000 kg (4400 lbs, 유체 제외)
크기
2.5m × 0.9m × 2.0m (길이 × 너비 × 높이)
전기 사양
전압
460V ±10% · 3상 · 60Hz
정격 부하 전력
90kW
최소 회로 전류
215A
필요 퓨즈 용량
250A
패널 인증
UL, CSA
압축기
유형
반밀폐형 스크류
구성
독립형 냉동 회로 2개
냉매
R513a
윤활유
POE, 공장 사전 충전 12.3 L (3.3 gal)
열교환기
증발기
브레이징 플레이트 타입, 단일층 구조, 냉매 최대 압력 450 psi
응축기
브레이징 플레이트 타입, 공기층 포함 이중 구조, 냉매 최대 압력 350 psi
인증
ASME BPVC Section VIII, Div. 1
수관 (증발기)
구경
4”
유형
표준 Victaulic 그루브, 스테인리스강
유량
23 L/s (360 gpm)
압력 손실
90 kPa (30 ft H₂O)
최대 압력
1.03 MPa (150 psi)
응축기
구경
2.5”
유형
표준 Victaulic 그루브, 구리
유량
3.8 L/s (60 gpm)
압력 손실
80 kPa (27 ft H₂O)
최대 압력
1.03 MPa (150 psig)
